Dalam bidang jentera dan automasi perindustrian, panduan linear memainkan peranan penting dalam memastikan gerakan linear yang lancar dan tepat. Di antara pelbagai jenis panduan linear yang terdapat di pasaran, panduan linear RGW30 telah mendapat populariti yang ketara kerana kebolehpercayaan mereka, kemampuan membawa beban tinggi, dan ketepatan yang sangat baik. Sebagai pembekal panduan linear RGW30, saya sering ditanya mengenai pelepasan panduan ini. Dalam blog ini, saya akan menyelidiki konsep pelepasan dalam panduan linear RGW30, kepentingannya, dan bagaimana ia memberi kesan kepada prestasi jentera.
Memahami pelepasan dalam panduan linear
Pelepasan dalam panduan linear merujuk kepada jumlah pergerakan bebas atau bermain antara kereta api dan kereta. Ia adalah parameter penting yang boleh menjejaskan prestasi, ketepatan, dan jangka hayat sistem panduan linear. Dalam kes panduan linear RGW30, pelepasan itu direka dengan teliti untuk memenuhi keperluan khusus aplikasi yang berbeza.
Terdapat dua jenis pelepasan utama dalam panduan linear: pelepasan radial dan pelepasan paksi. Pelepasan radial adalah jumlah permainan ke arah yang berserenjang dengan paksi kereta api panduan, manakala pelepasan paksi adalah permainan di sepanjang paksi kereta api.
Pelepasan dalam panduan linear RGW30 ditentukan semasa proses pembuatan. Pengilang menggunakan teknik pemesinan lanjutan dan langkah kawalan kualiti untuk memastikan pelepasan itu berada dalam julat toleransi yang ditentukan. Julat toleransi ini ditakrifkan berdasarkan aplikasi yang dimaksudkan dengan panduan linear. Sebagai contoh, dalam aplikasi di mana ketepatan yang tinggi diperlukan, seperti dalam peralatan pembuatan semikonduktor atau pusat pemesinan ketepatan, pelepasan yang lebih kecil lebih disukai. Sebaliknya, dalam aplikasi di mana penyerapan kejutan dan rintangan getaran lebih penting, pelepasan yang sedikit lebih besar boleh diterima.
Kepentingan pelepasan dalam panduan linear RGW30
Pelepasan panduan linear RGW30 mempunyai kesan mendalam terhadap prestasi jentera. Berikut adalah beberapa aspek utama:
Ketepatan dan ketepatan
Pelepasan yang betul adalah penting untuk mencapai ketepatan dan ketepatan yang tinggi dalam gerakan linear. Apabila pelepasan terlalu besar, pengangkutan boleh bergerak secara tidak sengaja, mengakibatkan kesilapan kedudukan. Ini boleh membawa kepada kualiti produk siap dalam proses pembuatan atau pengukuran yang tidak tepat dalam aplikasi metrologi. Sebaliknya, apabila pelepasan terlalu kecil, ia boleh menyebabkan geseran yang berlebihan antara kereta api dan kereta, yang membawa kepada haus pramatang dan mengurangkan jangka hayat panduan linear.
Beban - Kapasiti membawa
Pelepasan juga memberi kesan kepada kapasiti pembawa beban panduan linear RGW30. Pelepasan yang diselaraskan dengan baik memastikan bahawa beban diedarkan secara merata merentasi unsur -unsur rolling (seperti penggelek atau bola) di dalam kereta. Ini membantu mengelakkan beban elemen individu, yang boleh menyebabkan kegagalan pramatang. Sekiranya pelepasan terlalu besar, beban mungkin tidak diedarkan secara merata, dan beberapa elemen rolling mungkin menanggung bahagian yang tidak seimbang dari beban, mengurangkan kapasiti pembawa beban keseluruhan.
Kelancaran gerakan
Pergerakan lancar adalah keperluan kritikal dalam banyak aplikasi. Pelepasan yang sesuai dalam panduan linear RGW30 membolehkan operasi lancar dan tenang. Apabila pelepasan berada dalam julat yang optimum, unsur -unsur rolling boleh bergerak dengan bebas di sepanjang kereta api, meminimumkan getaran dan bunyi bising. Ini amat penting dalam aplikasi di mana persekitaran kerja yang tenang diperlukan, seperti dalam peralatan perubatan atau instrumen makmal.
Faktor yang mempengaruhi pelepasan panduan linear RGW30
Beberapa faktor boleh mempengaruhi pelepasan panduan linear RGW30. Ini termasuk:
Toleransi pembuatan
Seperti yang dinyatakan sebelum ini, proses pembuatan memainkan peranan penting dalam menentukan pelepasan. Walaupun dengan teknik pemesinan lanjutan, selalu ada toleransi pembuatan yang wujud. Toleransi ini boleh menjejaskan saiz dan bentuk kereta api panduan dan pengangkutan, yang seterusnya dapat memberi kesan kepada pelepasan. Pengeluar perlu mengekalkan kawalan kualiti yang ketat untuk meminimumkan toleransi ini dan memastikan pelepasan yang konsisten merentasi kumpulan panduan linear RGW30 yang berlainan.
Keadaan operasi
Keadaan operasi jentera juga boleh menjejaskan pelepasan. Sebagai contoh, perubahan suhu boleh menyebabkan pengembangan haba atau penguncupan kereta api dan kereta api. Sekiranya suhu meningkat dengan ketara, bahan -bahan boleh berkembang, mengurangkan pelepasan. Sebaliknya, dalam persekitaran yang sejuk, bahan -bahan boleh berkontrak, meningkatkan pelepasan. Di samping itu, getaran, kejutan, dan kehadiran bahan pencemar juga boleh menjejaskan pelepasan dari masa ke masa.
Pemasangan
Pemasangan yang betul adalah penting untuk mengekalkan pelepasan yang betul dalam panduan linear RGW30. Jika panduan tidak dipasang dengan betul, ia boleh menyebabkan misalignment, yang boleh mengubah pelepasan. Sebagai contoh, jika kereta api panduan tidak dipasang lurus atau jika pengangkutan tidak dipasang selari dengan kereta api panduan, ia boleh menyebabkan pemuatan yang tidak sekata dan perubahan dalam pelepasan.
Cara memilih pelepasan yang sesuai untuk panduan linear RGW30
Memilih pelepasan yang sesuai untuk panduan linear RGW30 bergantung kepada keperluan aplikasi tertentu. Berikut adalah beberapa garis panduan:
Ketepatan - Aplikasi Kritikal
Dalam aplikasi di mana ketepatan yang tinggi diperlukan, seperti dalam sistem pemeriksaan optik atau tahap kedudukan ketepatan, panduan linear pra -dimuat atau sifar sering disyorkan. Pra -pemuatan menghapuskan pelepasan antara kereta api dan pengangkutan, memastikan ketegaran dan ketepatan maksimum. Walau bagaimanapun, panduan pra -dimuat mungkin mempunyai kos yang sedikit lebih tinggi dan memerlukan lebih banyak pemasangan dan penyelenggaraan yang berhati -hati.
Aplikasi Perindustrian Am
Untuk aplikasi perindustrian umum, seperti sistem penghantar atau jentera pembungkusan, panduan linear pelepasan standard biasanya mencukupi. Panduan ini menawarkan keseimbangan yang baik antara ketepatan, beban - kapasiti membawa, dan kos.
Aplikasi dengan kejutan dan getaran
Dalam aplikasi di mana kejutan dan getaran adalah perkara biasa, seperti dalam peralatan pembuatan tugas berat atau jentera pembinaan, panduan linear dengan pelepasan yang sedikit lebih besar mungkin lebih sesuai. Pelepasan yang lebih besar membantu menyerap kejutan dan getaran, mengurangkan risiko kerosakan kepada panduan.
Perbandingan dengan panduan linear lain
Ia juga berguna untuk membandingkan panduan linear RGW30 dengan produk lain yang serupa di pasaran. Sebagai contoh,Panduan Linear RGW55lebih besar saiz dan umumnya mempunyai kapasiti beban yang lebih tinggi - berbanding dengan RGW30. Walau bagaimanapun, keperluan pelepasan juga mungkin berbeza kerana saiz yang lebih besar dan senario aplikasi yang berbeza.

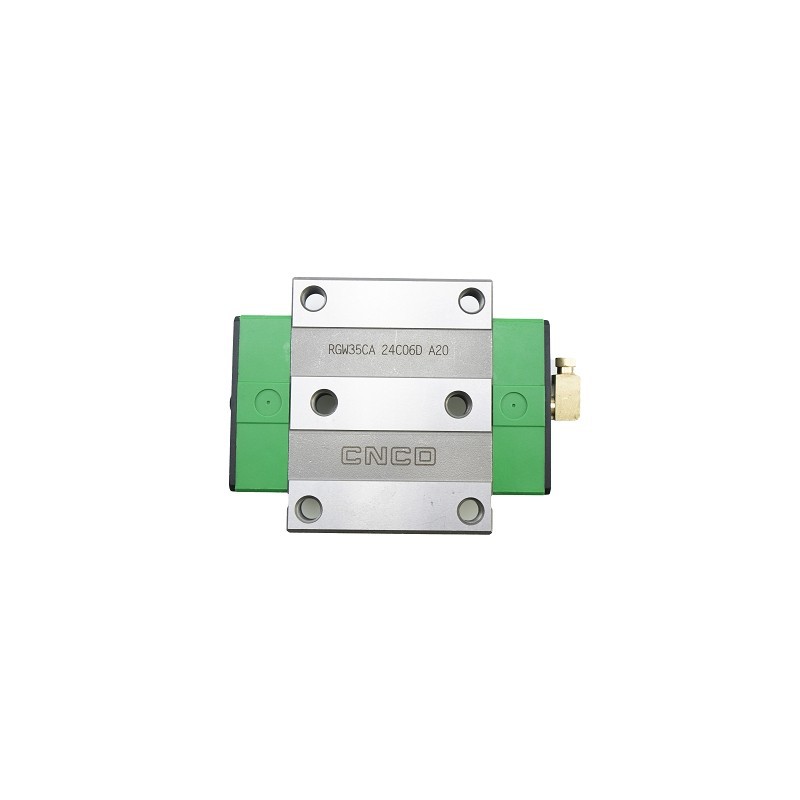

ThePanduan Linear RGW35adalah pilihan lain. Mereka berada di antara RGW30 dan RGW55 dari segi saiz dan prestasi. Ciri -ciri pelepasan RGW35 juga mungkin berbeza -beza bergantung kepada reka bentuk dan aplikasi tertentu.
ThePanduan Linear RGH35mempunyai struktur yang berbeza dan mungkin menawarkan ciri prestasi yang berbeza. Sebagai contoh, mereka mungkin mempunyai tingkah laku pelepasan yang berbeza kerana reka bentuk unik elemen rolling dan kereta api panduan.
Hubungi perolehan dan perundingan
Jika anda berminat untuk membeli panduan linear RGW30 atau memerlukan lebih banyak maklumat mengenai pelepasan dan permohonan mereka, sila hubungi kami. Pasukan pakar kami dapat memberi anda nasihat teknikal terperinci dan membantu anda memilih panduan linear yang paling sesuai untuk keperluan khusus anda. Sama ada anda mencari penyelesaian ketepatan yang tinggi atau pilihan kos yang berkesan untuk kegunaan perindustrian umum, kami mempunyai produk yang sesuai untuk anda.
Rujukan
- Buku Panduan Gerakan Linear, yang diterbitkan oleh Persatuan Industri.
- Dokumentasi teknikal panduan linear RGW30.
- Kertas penyelidikan mengenai prestasi panduan linear dalam aplikasi yang berbeza.
